CBC stålkonstruktion parkeringsgarage Design förslag för Manila City Center

CBC stålkonstruktion parkeringsgarage Design förslag för Manila City Center



Detta projekt syftar till att bygga ett 4-parkeringsgarage i stålkonstruktion (inklusive bottenvåningen) i centrala Manila, Filippinerna, med en maximal kapacitet på 120 parkeringsplatser. Genom att följa Philippine National Building Code (PD 1096) och National Structural Code of the Philippines (NSCP 2015), utnyttjar konstruktionen CBC Steel Buildings pre-förutvecklade stålkonstruktionssystemlösningar till fullo. CBC är ledande inom specialanpassade-konstruerade stålbyggnadslösningar, som erbjuder oöverträffad flexibilitet, hållbarhet och kostnads-effektivitet-nyckelfördelar som möter de unika kraven för stadsparkeringsbyggande i Manila. Strukturen kommer att integrera optimerad utrymmesplanering, kompatibla ramper och cirkulationsvägar och CBC:s högpresterande stålkomponenter för att säkerställa säkerhet, effektivitet och långsiktigt driftvärde.







Parkeringshuset täcker en total yta på cirka 1 880 kvadratmeter, med varje våningsplan på 470 kvadratmeter. För att maximera utrymmesutnyttjandet samtidigt som de uppfyller de filippinska parkeringsplatsernas standarder, antar designen vinkelräta parkeringsarrangemang-varje standardparkeringsyta mäter 2,5 m × 5 m, och tillgängliga parkeringsplatser (4 totalt, som står för 3,3 % av det totala antalet platser) är dimensionerade 3,7 m × 5,0 m efter behov. Strukturen med fyra våningar är fördelad enligt följande: bottenvåningen (30 platser), 1:a våningen (30 utrymmen), 2:a våningen (30 utrymmen) och 3:e våningen (30 utrymmen), totalt 120 utrymmen.

CBC:s pre-konstruerade stålsystem möjliggör breda, tydliga spännvidder utan påträngande pelare, vilket är avgörande för att optimera parkeringslayout och cirkulation. Kolumnnätet är utformat som 8m × 8m, vilket balanserar strukturell stabilitet och utrymmesflexibilitet. Denna layout eliminerar kolumninterferens i parkeringsgångar, vilket möjliggör en 5,5 m-bred huvudgång för cirkulation (uppfyller NSCP:s minimikrav) och säkerställer smidiga fordonsrörelser.





Två-ramper är installerade på den östra sidan av strukturen för att ansluta alla våningar, i enlighet med filippinska trafik- och byggkodspecifikationer. Ramplutningen är inställd på 1:12 (8,33 %), med en bredd på 5,0 m för att ta emot samtidig tvåvägstrafik. Rampens yta är belagd med halkskyddande stålplåtar integrerade med CBC:s strukturella golvsystem, vilket ökar säkerheten i Manilas fuktiga klimat.

Cirkulationsvägar är utformade för att minimera trängseln: varje våning har en ögla gång som förbinder parkeringsplatser till ramperna, med tydlig skyltning och belysningsintegration. CBC:s stålramsystem möjliggör sömlös integration av mekaniska, elektriska och VVS-system (MEP), inklusive infällda belysnings- och ventilationskanaler, utan att kompromissa med golvyta eller strukturell integritet.

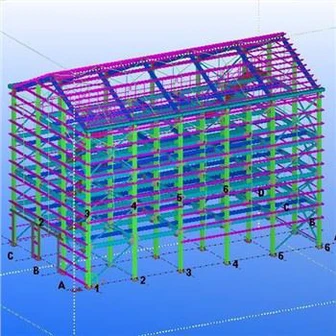

Den primära strukturen använder CBC:s för-konstruerade H-stålramsystem, känt för sitt styrka-till-viktförhållande och seismiska motstånd-nödvändigt för Manilas läge i Stillahavsringen. Nyckelkomponenter inkluderar:

Kolumner: CBC:s specialanpassade H-stålpelare (HW 300×300×10×15) med basplattor förankrade i armerad betongfundament, designade för att motstå axiella belastningar och laterala seismiska krafter.

Balkar: CBC:s I-stålbalkar (HN 400×200×8×13) som spänner över 8 m, ger jämn lastfördelning och stödjer golvsystemet.

Golvsystem: Kompositståltäck (1,2 mm tjockt) med 100 mm armerad betong, en CBC-signaturlösning som kombinerar ståls hållbarhet med betongens bärförmåga-. Detta system minskar egen-vikt samtidigt som golvets styvhet förbättras.

Stödsystem: Kors-stag gjord av CBC:s hög-hållfasta stålvinklar (L100×10) installerade i pelarfack för att motstå vind och seismiska sidokrafter, i enlighet med NSCP 2015 seismiska designkrav.

CBC:s pre-tillverkade komponenter tillverkas i ISO-certifierade anläggningar, vilket säkerställer precision och minskar byggtiden på-platsen med 30-40 % jämfört med traditionella betongkonstruktioner. Detta är särskilt fördelaktigt för Manilas urbana byggarbetsplatser med begränsat utrymme och snäva tidsplaner.



Belastningsberäkningar följer NSCP 2015 och PD 1096, där CBC:s konstruktionsteam optimerar komponentstorlekar för att balansera säkerhet och kostnadseffektivitet-. Alla belastningar analyseras med hjälp av SAP2000-programvara, integrerad med CBC:s förkonstruerade komponentdatabas.





Kompositgolvsystem: 2,5 kN/m² (inklusive ståldäck, betongbeläggning och finish).

Stålram (pelare, balkar, stag): Medel 0,8 kN/m².

MEP-system (belysning, ventilation, skyltning): 0,3 kN/m².

Total egenlast per våning: 3,6 kN/m².





Parkeringsytor: 5,0 kN/m² (NSCP rekommenderat värde för parkering av personbilar).

Ramper och cirkulationsgångar: 7,5 kN/m² (för att ta hänsyn till koncentrerad fordonsbelastning under acceleration/retardation).

Tak (3:e våningen överst): 1,0 kN/m² (för underhåll och lätt utrustning).





Seismisk belastning: Manila klassificeras som en hög-seismisk zon enligt NSCP 2015. Strukturen är designad för en seismisk intensitet på 7, med CBC:s flexibla stålramsystem som absorberar seismisk energi genom formbara anslutningar, vilket minimerar skador under jordbävningar.

Vindbelastning: Designad för en grundläggande vindhastighet på 150 km/h (Typhoon Category 3), vanlig i Filippinerna. CBC:s stödsystem och strömlinjeformade fasad minskar vindmotståndet, vilket säkerställer strukturell stabilitet.





Kritiska lastkombinationer för design:

1,2DL + 1.6LL (Primär kombination för golvplatta och balkdesign).

1.2DL + 1.4LL + 1.0Seismisk belastning (kombination för seismisk resistanskontroll).

1.2DL + 1.4Vindlast + 0.5LL (Kombination för kontroll av sidostabilitet).

CBC:s stålkomponenter är dimensionerade för att klara alla kombinationer, med en säkerhetsfaktor på 1,5 för primära konstruktionselement som överskrider NSCP:s minimikrav.



Materialbeskrivning	Specifikation (CBC-standard)	Kvantitet	Enhet	Anmärkningar
H-Stålpelare	HW 300×300×10×15 (6m längd/styck, ~0,72t/styck)	24	Bitar	Pre-tillverkad i CBC Hangzhou-fabrik; inkluderar 12 % moms, 5 % taxa och proportionell sjöfrakt
I-Stålbalkar	HN 400×200×8×13 (8m längd/styck, ~0,5t/styck)	48	Bitar	Anpassad-längd från Hangzhou; importkostnaden täcker tullklareringsavgiften
Ståldäck	1,2 mm tjock, galvaniserad (~0,0115t/m²)	1,500	m²	CBC anti-deformationsdesign; packad i sjödugliga lådor
Vinkelstål (stag)	L100×10 (6m längd/styck, ~0,092t/styck)	96	Bitar	Hög-hållfasthet; importkostnaden inkluderar Form E certifieringsavgift
Hög-bultar	M24×80, betyg 10,9 (~0,002t/set)	1,200	Uppsättningar	CBC proprietära fästelement; värmebehandlas- i Hangzhou-fabriken
Armeringsstål	Deformerad, årskurs 40	12,000	kg	Överensstämmer med NSCP 2015; bulksändning från Hangzhou
Anti-stålplåtar	6 mm tjock, rutig (~0,047t/m²)	200	m²	Anti-rostbehandling; proportionell hamnhanteringsavgift ingår
Brandsäker beläggning	Tunn-typ, svällande	800	m²	2 timmars brandmotstånd; frakttillägg för farligt gods ingår
Anti-frätande beläggning	Polyester-baserad	900	m²	CBC långvarig-formel; avgift för importdokumentation ingår
Importera-relaterade omkostnader	Gasning, försäkring, lokal agentavgift	-	-	Täcker IPPIC, sjöförsäkring (0,3 % av varuvärdet), avgift för lokal clearingagent
Delsumma (CBC stålmaterial, importerat)	-	-	-	Totalt varuvärde PHP 16 637 800; total importkostnad PHP 2 041 458 (12,27 % av varans värde)

Obs: Allt stålmaterial levereras av CBC och importeras från dess fabrik i Hangzhou, Kina, -en ISO-certifierad anläggning som specialiserar sig på förkonstruerade stålkomponenter för internationella projekt. Den totala stålvikten är cirka 245 ton, fraktad via full containerlast (FCL) från Ningbo Port (Hangzhou) till Manila Port, med 80 % pre-tillverkning färdig i Hangzhou-fabriken för att minska byggrisker och arbetskostnader på-platsen. Importkostnader inkluderar internationell sjöfrakt (PHP 1 742 000 för 245 ton), 5 % tulltaxa på stålprodukter, 12 % filippinsk moms, hamnhanteringsavgifter, gasning (IPPIC-certifikat), sjöförsäkring och lokala clearingagentavgifter. Delsumman för importerat material står för 41,4 % av den totala byggkostnaden, vilket bibehåller CBC:s kostnads-effektivitetsfördel trots importkostnader, tack vare fabrikens stordriftsfördelar och för-tillverkningsmöjligheter. Hög-hållfasta bultar använder CBC:s egen värmebehandlingsprocess-, vilket säkerställer överlägsen duktilitet jämfört med standardprodukter på marknaden.







Parkeringsavgift: 25 filippinska pesos (PHP) per timme (genomsnittet i Manilas centrum, verifierat med lokala kommersiella parkeringsoperatörer).

Beläggningsgrad: 70% (konservativ uppskattning; kommersiella stadsnav i Manila i genomsnitt 65-75% beläggning).

Drifttimmar: 24 timmar/dag, 365 dagar/år; exklusive 5 dagars årligt underhåll (CBC rekommenderar halv-arligt lätt underhåll).

Total konstruktionskostnad: PHP 30 041 458, specificerat som: CBC-stålmaterial (importerat, PHP 18 679 258), arbete (PHP 4 500 000), fundament (PHP 3 200 000), MEP-system (PHP 2 100 000), (PHP,besiktning och kontroll),{0}} och fond (PHP 700 000). Även med importkostnader minskar CBC:s förkonstruerade-system fortfarande byggkostnaderna med 15 % jämfört med armerade betongkonstruktioner, eftersom den modulära designen kompenserar för extra fraktkostnader.

Årlig driftskostnad: PHP 1 320 000, specificerat som: underhåll (PHP 380 000, 30 % lägre än betongkonstruktioner via CBC:s anti-korrosiva material), säkerhet (PHP 420 000), verktyg (PHP 350 000) och förvaltning (PHP 0,070); svarar för 7,3 % av den totala byggkostnaden.





Daglig intäkt=Antal platser × Beläggningsgrad × Drifttimmar × Avgift per timme

Daglig intäkt=120 × 70 % × 24 × 25=PHP 50 400

Årlig intäkt=50 400 × 360=PHP 18 144 000 (justerat för 5 underhållsdagar)





Årlig driftkostnad: 1 320 000 PHP

Årlig nettovinst=Årlig intäkt - Årlig driftskostnad=18 144,000 - 1 320,000=PHP 16 824 000

Avkastning på investeringen (ROI)=(årlig nettovinst / total byggnadskostnad) × 100 %=(16 824 000 / 30 041 458) × 100 % ≈ 56 %

Återbetalningstid=Total byggnadskostnad/årlig nettovinst ≈ 30 041 458 / 16 824 000 ≈ 1,78 år

Break-Jämnpunkt: 650 dagar (ca. 21.4 månader), beräknat baserat på nettovinst och fasta kostnader, inklusive amorterade importkostnader.





CBC:s stålkonstruktion ger långsiktiga-kostnadsfördelar som kompenserar för importkostnader: den årliga underhållskostnaden är 30 % lägre än betongkonstruktioner (sparar 168 000 PHP årligen) och har en livslängd på över 50 år-20 år längre än konventionella parkeringsgarage i betong. Strukturens flexibilitet, som möjliggörs av CBC:s pre{10}}konstruerade inramning från Hangzhou, möjliggör framtida expansion (t.ex. lägga till solpaneler eller ytterligare golv) utan större modifieringar, vilket ökar det långsiktiga investeringsvärdet. Dessutom är CBC:s stålsystem 100 % återvinningsbara, vilket är i linje med globala hållbarhetstrender och potentiella incitament för grönt byggande i Filippinerna (upp till 5 % skatterabatt på årliga driftskostnader, vilket kan kompensera ~66 000 PHP av årliga utgifter). Under en 10-årig livscykel är den totala ägandekostnaden för CBC:s importerade stålkonstruktion 19 % lägre än betongalternativ, eftersom den initiala importpremien balanseras av lägre underhåll och längre livslängd, vilket ytterligare stärker projektets ekonomiska bärkraft.



Detta 4-vånings parkeringsgarageprojekt i stål utnyttjar CBC:s för-konstruerade stålkonstruktionssystem som importeras från fabriken i Hangzhou, Kina för att möta Manilas stadsparkeringsbehov, följa lokala regler och ge exceptionell ekonomisk avkastning. Trots importrelaterade-kostnader bibehåller CBC:s lösningar kostnads-effektivitet genom modulär för-tillverkning, överlägsen hållbarhet och strömlinjeformad konstruktion-som kompenserar för frakt, tariffer och tullklareringskostnader. Systemet ger oöverträffade fördelar i rymdoptimering, seismik/vindmotstånd och långsiktiga-operativa värde-kritiska faktorer för framgång i Manilas utmanande stads- och klimatförhållanden. Projektets korta återbetalningstid (1,78 år) och höga ROI (56%), i kombination med CBC:s globala kvalitetssäkring och eftermarknadsservice för importerade komponenter, gör det till en mycket lönsam investering för Manilas centrum.
