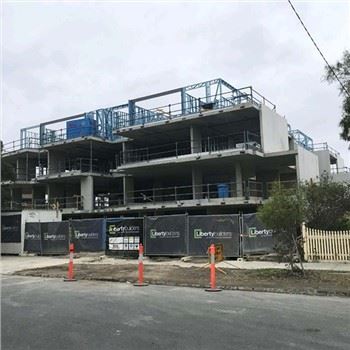

Stålkonstruktion för DAVARA lägenhetsboendeprojekt i Papua Nya Guinea

Strukturell designrapport & materialkvantitet & kostnadsuppskattning|DAVARA bostadsprojekt, Papua Nya Guinea





1.1 Projektets plats

Davara-området, Papua Nya Guinea (PNG)



1.2 Byggnadsdimension & våningsindelning

Byggnadens basmått: 44m (längd) × 30m (bredd)

Källare 2 (B2): Planstorlek 30m × 30m, underjordisk armerad betonginnesluten struktur matchad med CBC-huvudstålram

Källare 1 (B1) ~ 5:e våningen: Standard golvplanstorlek 44m × 30m

6:e våningen: Översta våningen infällt plan storlek 34,8m × 25m

Totalt struktursystem: CBC Main Steel Structure + Light Gauge Steel (LGS) Composite Wall System



1.3 Design Code Compliance

PNG National Building Code 2023 (PNG NBC): Obligatorisk lokal konstruktion, seismik, vindlast, brand- och korrosionsspecifikation

Australian National Construction Code (NCC 2022)

AS 4100: Strukturell varmvalsad-konstruktionsstandard för stålkonstruktioner

AS/NZS 4600: Kall-formad Light Gauge stålkonstruktionsstandard

FrameCAD International Production & Design Standard

G550-AZ150 Galvaniserat stål Material Australisk materialstandard

CBC Global Prefabricated Steel Housing System Standard



1.4 Kärnkonstruktions- och kuvertkonstruktionsdetaljer

Lätt stålväggssystem: 150 mm C-typ LGS-bult, G550-AZ150 zink-aluminiumbelagt stål, FrameCAD integrerad design & fabriksprefabricering; 150 mm stenullsvärmeisolering fylld inuti håligheten

Yttre väggfinish: 12 mm cementfiberskiva + vattentätt membran som andas

Invändig väggfinish: 12 mm standardgipsskiva

Golvsystem: Golvdäck i galvaniserat stål + klippreglar, 150 mm gjuten-in-kompositgolvplatta av betong

Taksystem: 9 mm undertak av gipsskiva

M&E System: Komplett uppsättning CBC-märkta el-, vattenförsörjnings- och dräneringsmaterial, 100 % certifierad australisk standard,-monteringsinstallation på plats





2.1 Lokal miljöbelastningsparameter

Grundläggande vindhastighet (PNG kustområde): 48m/s (PNG NBC obligatoriskt värde)

Seismisk befästningsintensitet: Grad 7, platsjordklass C

Luftfuktighet: 85 % årligt genomsnitt, hög marinkloridkorrosionsmiljö

Levande belastning: Bostadsvåning 2,0kN/㎡, allmän toalett och badrum 2,5kN/㎡, takspänning 0,75kN/㎡

Egenbelastning: Egen-vikt av stålkonstruktion, vägghölje, golvbetong, efterbehandling och M&E-tillbehör



2.2 Princip för utformning av strukturella system

Anta CBC styv ram stål huvudstruktur för källare och överbyggnad lagersystem; lätt stålvägg som icke-last-bärande skiljevägg och extern kapslingskomponent; stålramsstödsystem optimerat för PNG-tyfon och seismiska arbetsförhållanden; övergripande korrosionsbeständighet uppgraderad för tropiskt marint klimat uppfyller alla stålkomponenter AZ150 anti-korrosionsbeläggningskrav.



3.1 Underjordisk struktur (B2+B1) Huvudstålsektion

B2 Kolumn (30m×30m kärnzon): H-sektion Stål H450×220×12×16, Q355B varmförzinkat stål-

B2 Huvudbalk: H400×180×10×14 Galvaniserat H Stål

B1 Kolumn: H400×200×10×14 Galvaniserat H Stål

B1 Sekundärbalk: H300×150×8×12 Galvaniserat H stål



3.2 Överbyggnad Standardgolv (1F-5F, 44m×30m) stålsektion

Huvudrampelare: H350×175×8×12 CBC standard prefabricerat galvaniserat stål

Lång-primär balk: H320×160×8×12 konstruktionsstål

Sekundär golvbalk: H250×125×6×10 Galvaniserad stålbalk

Horisontell och vertikal stag: C180×70×20×2,5 kall-formad galvaniserat kanalstål



3.3 6th Floor Retracted Floor (34,8m×25m) & Takstålsektion

6F Rampelare: H300×150×6×10 Lätt H Stål

Takbalk: H280×140×6×10 väderbeständigt-galvaniserat stål

Takgarn: C200×75×20×2,8 G550 galvaniserad C-galvan



3.4 Ljusmätare stålvägg specialsektion

Enad väggregel: 150 mm C-typ LGS, C150×50×15×0,8 mm, G550-AZ150 råmaterial, FrameCAD automatisk stans- och skärproduktion, uppfyller helt australiensisk kallformad stål- och CBC-systemstandard





Inga.	Materialbeskrivning	Enhet	Total kvantitet	Materialstandard & attribut
1	CBC huvudsakliga tunga stålkonstruktion	Ton	580.00	AS4100, varm-doppförzinkad, PNG-kodkompatibel
2	150mm LGS Lätt Stål Väggram	Ton	170.00	G550-AZ150, FrameCAD, AS/NZS4600
3	Golvdäck i galvaniserat stål	㎡	8650.00	Kompositgolv dedikerat, med skjuvregelmatchning
4	Extern 12 mm cementfiberskiva	㎡	5650.00	Utvändig väderbeständig, AU-standard
5	Intern 12 mm gipsskiva (vägg)	㎡	18100.00	Brandsäker invändig mellanvägg
6	9 mm takgipsskiva	㎡	9500.00	Undertak specialbräda
7	Golv Keramiska plattor	㎡	9100.00	Antihalkplatta i PNG-klassad-bostad
8	Intern & Extern byggnadsdörr	Uppsättning	632	AU brandklassning, CBC-stöddörrsats
9	Termiskt brytfönster i aluminiumlegering	㎡	210.00	Vind- och korrosionsbeständig, PNG kuststandard
10	0,5 mm färg stål takplåt	㎡	750.00	Anti-takpanel i stål med rostfärgad färg
11	150 mm stenullsisoleringsmaterial	㎡	5650.00	Vägghålrum termisk & ljudisolering
12	Vattentätt membran som andas	㎡	5650.00	Yttervägg vattentätt lufttätt lager
13	WC Toalettskål	Uppsättning	60	AU standard sanitetsgods, CBC-stöd
14	Integrerad badrumsenhet	Uppsättning	50	PNG badrumsmodul för bostäder
15	Oberoende badkar	Uppsättning	24	australisk standard sanitetsprodukt
16	Tvättställsskåp	Uppsättning	80	Komplett vattenförsörjning och avloppstillbehör
17	150 mm Gjuten-in-golvbetong på plats	m³	1297.50	C30 Kommersiell Betong, PNG lokal blandning
18	Komplett uppsättning CBC M&E-hjälpmaterial	Massa	1	AU standard el, vattenrör, passande hela paketet



Prisanmärkning: Enhetspriset täcker fabrikstillverkning, råmaterial, containerfrakt, PNG Port Moresby tullklarering, lokal inlandstransport; exklusive markarbeten på platsen, anläggningsbyggande av grundbetong, tillfällig byggnadsavgift; installationskostnad för arbetskraft inkluderad i enhetspriset för landningsenhet.

Inga.	Materialkategori	Enhetspris för landningsenhet (USD)	Total kvantitet	Delsumma kostnad (USD)
1	580 ton CBC huvudstålkonstruktion	1 850 / Ton	580T	1,073,000
2	170Ton G550 LGS Väggstål	2 200 / Ton	170T	374,000
3	Galvaniserat golvdäck + klippstift	18.5 / ㎡	8650㎡	160,025
4	Extern cementfiberskiva + ventilerande membran	12.8 / ㎡	5650㎡	72,320
5	Vägg- och takgipsskiva hel set	4.2 / ㎡	27600㎡	115,920
6	150 mm stenullsisolering bomull	6.5 / ㎡	5650㎡	36,725
7	Golv Anti-keramiska plattor	15.2 / ㎡	9100㎡	138,320
8	632 Sets inre och yttre dörrar	195 / Set	632 set	123,240
9	210㎡ Fönster i aluminiumlegering	88 / ㎡	210㎡	18,480
10	0,5 mm färg stål takpanel	22 / ㎡	750㎡	16,500
11	Komplett set sanitetsartiklar (toalett+badkar+handfat)	Integrerad klumpsumma	1 lott	92,600
12	CBC Brand AU Standard M&E Hela material	Integrerad klumpsumma	1 lott	215,000
13	150 mm Plats Gjuten golvbetong	112 / m³	1297.5m³	145,320
14	Projektdesignavgift + PNG-kodgodkännandeavgift	Klumpsumma	1 objekt	89,500
15	Kostnad för oförutsedda risker (8 % total materialkostnad)	Klumpsumma	1 objekt	197,825
Total beräknad projektkostnad	---	---	2,860,575 USD



Alla huvudstålsektioner, LGS-väggkomponenter, höljeskivor och M&E-material klarar PNG NBC 2023 och australiensisk AS/NZS-standard dubbelcertifiering, uppfyller tropisk hög luftfuktighet, tyfon och seismiska lokala byggnadskrav.

FrameCAD prefabricerad 150 mm C-typ G550-AZ150 lätt stålvägg matchar CBC modulära höljessystem, fabriksför-tillverkning minskar byggcykeln på plats, anpassar PNG lokala byggarbetsförhållanden.

Kompositstål-betong 150 mm golvplatta optimerad för överbyggnadslastöverföring, källarstorlek krympning strukturell stagförstärkning klar, ingen strukturell säkerhet dold fara.

Hela materialmängden, stålförbrukning och budgetkostnad låst enligt ägaren tillhandahållit originalprojektdata, justerbar för materialmärke, fraktschema och lokala skattekrav.
